رنگبندی کابل شبکه
یکی از مهمترین نکات در نصب و راهاندازی شبکههای کامپیوتری، رعایت استاندارد رنگبندی کابل شبکه است. کابلهای شبکه (LAN) از ۸ رشته سیم مسی تشکیل شدهاند که به صورت جفت به هم تابیده شدهاند. برای انتقال صحیح دادهها و جلوگیری از اختلال، این رشتهها باید طبق یک الگوی استاندارد به سوکت RJ45 پانچ شوند. در این مقاله به بررسی استانداردهای رنگبندی کابل شبکه و تفاوت آنها میپردازیم.
چرا رنگبندی کابل شبکه اهمیت دارد؟
کاهش خطا در انتقال دادهها
افزایش سرعت و کیفیت شبکه
سازگاری بین دستگاهها و تجهیزات
سهولت در عیبیابی و نگهداری شبکه

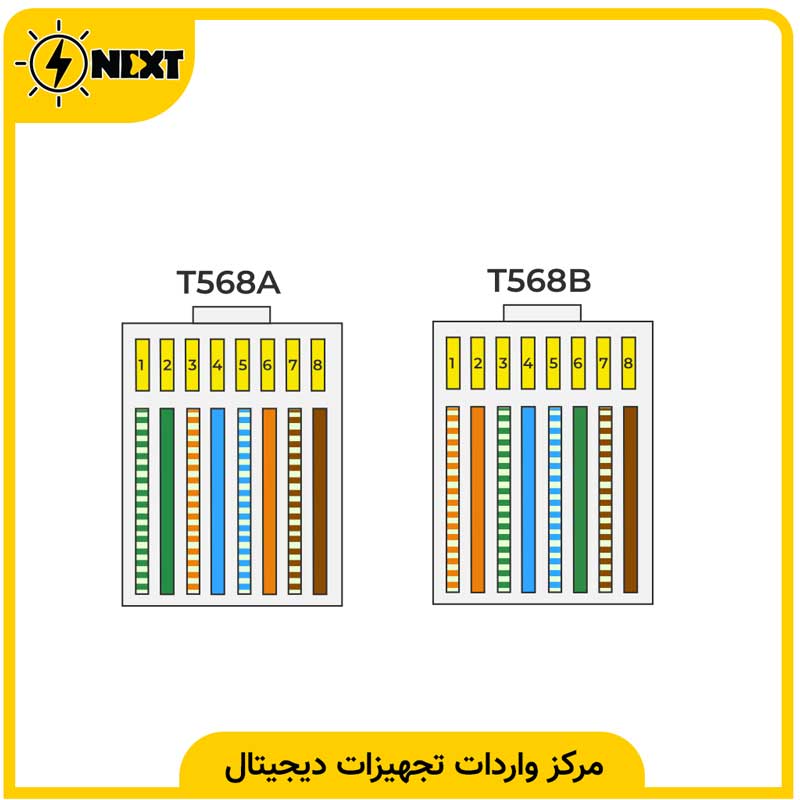

انواع استاندارد رنگبندی کابل شبکه
برای کابلکشی شبکه دو استاندارد جهانی وجود دارد:
1. استاندارد T568A
ترتیب رنگ رشتهها از پین ۱ تا ۸:
سفید-سبز
سبز
سفید-نارنجی
آبی
سفید-آبی
نارنجی
سفید-قهوهای
قهوهای
2. استاندارد T568B
ترتیب رنگ رشتهها از پین ۱ تا ۸:
سفید-نارنجی
نارنجی
سفید-سبز
آبی
سفید-آبی
سبز
سفید-قهوهای
قهوهای
Design by geeksforgeeks.org
تفاوت T568A و T568B
هر دو استاندارد از نظر عملکرد تفاوتی ندارند و سرعت و کیفیت انتقال داده در آنها یکسان است.
تفاوت اصلی در رنگبندی جفت سیمها است.
در بسیاری از کشورها (از جمله ایران) بیشتر از T568B استفاده میشود.
کابل Straight-Through و Crossover
Straight-Through: هر دو سر کابل با یک استاندارد (مثلاً هر دو T568B) پانچ شوند.
کاربرد: اتصال کامپیوتر به سوئیچ یا مودم.
Crossover: یک سر کابل با T568A و سر دیگر با T568B پانچ شود.
کاربرد: اتصال مستقیم دو کامپیوتر یا دو سوئیچ به یکدیگر.
نکات مهم در رنگبندی و پانچ کابل شبکه
همیشه از استاندارد یکسان در هر پروژه استفاده کنید.
کابل و سوکت با کیفیت انتخاب کنید تا سرعت افت نکند.
از ابزار پانچ استاندارد برای جلوگیری از قطعی یا نویز استفاده کنید.
طول کابل را تا حد امکان کوتاه نگه دارید (حداکثر 100 متر).
قبل از استفاده، کابل را با تستر شبکه بررسی کنید.
جمعبندی
رعایت استاندارد رنگبندی کابل شبکه یکی از اصول پایهای در راهاندازی شبکههای کامپیوتری و دوربینهای مداربسته تحت شبکه است. انتخاب صحیح بین T568A و T568B و استفاده درست از کابل Straight-Through یا Crossover باعث میشود شبکه شما بدون خطا و با سرعت بالا کار کند.
